隨著智能建筑與城市安全體系的發展，視頻監控系統與火災報警控制器之間的聯動成為提升火災預警、應急響應與事后研判能力的重要手段。本文從技術背景、聯動目標、體系架構、實現方式、關鍵技術點、標準與規范、實施步驟、常見問題與解決策略以及未來發展趨勢等方面，系統性闡述視頻監控與火災報警控制器如何實現聯動，力求為項目設計、系統集成、運維管理和技術研究提供參考。

一、背景與意義
1.1 背景
傳統火災報警系統主要依靠各類探測器（點型煙感、感溫、光電火焰探測器等）和手動報警器進行火情探測，并通過火災報警控制器集中處理告警信息。視頻監控系統則通過攝像頭、編碼器、錄像設備及后端管理平臺對現場進行可視化監控。兩類系統長期并行，但信息相對孤立，存在響應滯后、誤報難甄別、現場態勢感知不足等問題。

1.2 意義
將視頻監控與火災報警實現聯動，可實現以下目標：

• 提升早期識別能力：通過視頻智能分析補充傳統探測器，實現視覺上的火焰、濃煙、異常溫度或人員行為識別。

• 降低誤報率：當探測器觸發告警時，聯動視頻可以快速核實現場情況，區分真實火情與污染/機械誤觸發。

• 優化指揮調度：聯動可以自動拉取相關鏡頭、定位火源位置、生成預案建議，支持指揮中心快速?zèng)Q策與人員疏散。

• 提高取證與研判能力：完整的視頻與報警聯動記錄為事后分析、責任判定與保險理賠提供依據。

二、聯動目標與應用場景
2.1 聯動目標

• 自動化告警確認：在探測器觸發時自動拉取并標注相關攝像頭圖像或視頻段，提供實時畫面與歷史回放。

• 自動報警觸發視頻策略：在視頻智能分析（如煙霧/火焰檢測）判定火險時，觸發報警器、聯動其他安防設施。

• 區域與攝像頭聯動：依據建筑結構、攝像布控與探測器布局建立關聯矩陣，實現精準定位。

• 事件聯動策略執行：如啟動廣播、切換電梯至安全層、中控啟閉防火門、聯動噴淋系統（在符合規范與安全約束下）等。

• 日志與取證歸檔：聯動產生的事件、告警、視頻片段應自動歸檔并與報警事件關聯。

2.2 典型應用場景

• 商業綜合體：地下停車場、商場店鋪、廚房等高風險區域的煙火聯動核驗與快速處置。

• 工業廠房：易燃易爆生產區域的視頻火焰檢測與報警聯動，實現快速切斷流程與人員疏散。

• 交通樞紐：地鐵站、機場候機樓在發生煙霧或火情時的快速定位與人流引導。

• 住宅與智慧社區：家庭/社區煙感報警觸發時，聯動門口或室內攝像頭以便物業或用戶遠程查看。

三、體系架構與關鍵組件
3.1 總體架構
典型的聯動體系由以下層次組成：

• 感知層：煙感、溫感、火焰探測器、手動報警按鈕、視頻攝像頭、環境傳感器等。

• 傳輸層：現場布線或無線網絡，支持報警總線（如RS-485、CAN、FireBus等）與視頻監控網絡（以太網、光纖等）。

• 平臺層：視頻管理平臺（VMS）、火災報警管理系統（FAS）、樓宇自控（BMS）、指揮調度系統（NCC）等，通過接口進行數據交換。

• 應用層：智能分析模塊（視頻結構化/行為識別/火焰煙霧檢測）、聯動規則引擎、告警處置流程、檔案管理與審計。

3.2 關鍵組件

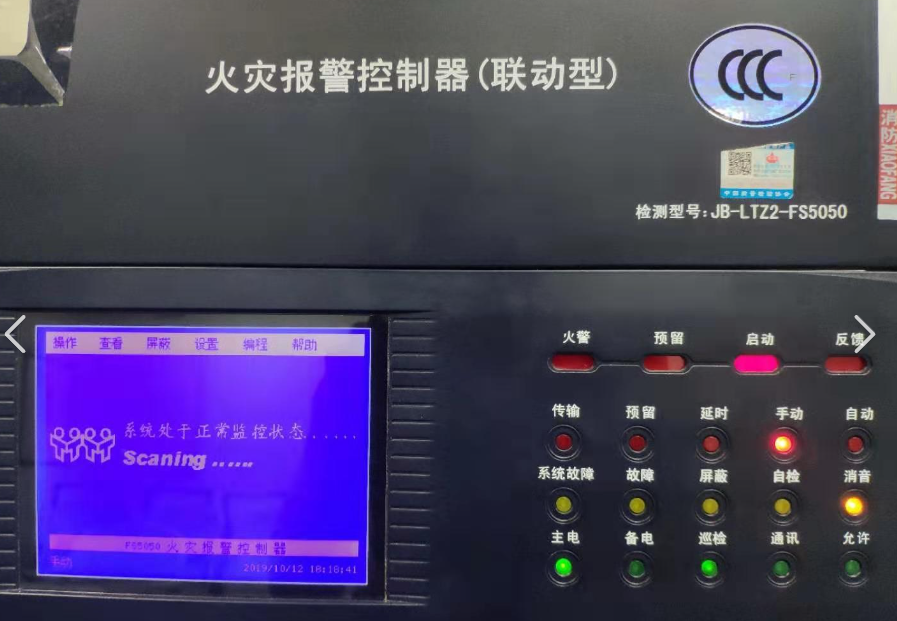

• 火災報警控制器（FACP）：集中處理探測器信號，輸出報警信息及聯動控制信號（繼電器、總線命令、網絡報文）。

• 視頻管理平臺（VMS）與視頻智能分析系統（VIAS）：管理攝像頭資源、錄像存儲，并提供AI分析功能（火焰/煙霧檢測、場景異常檢測、人群密度分析等）。

• 網關/協議轉換器：實現FACP與VMS之間協議互通（例如通過OPC、MODBUS、BACnet、ONVIF、SDK、HTTP/REST、TCP/IP、RS-485等）。

• 聯動控制器或中繼模塊：用于控制外設（廣播、門禁、電梯、風機等）并執行由于聯動產生的物理動作。

• 可視化指揮平臺：整合視頻、告警、平面圖與聯動狀態，為應急人員提供一站式界面。

四、實現方式與技術路徑
4.1 基于硬件繼電器/干節點聯動（傳統方式）

• 原理：FACP通過干接點（無電壓觸點）或繼電器輸出與VMS或攝像機輸入端相連，觸點閉合觸發視頻平臺動作（如自動調取鏡頭、標記錄像）。

• 優點：實現簡單、兼容性好，對實時性要求高的場景可靠。

• 缺點：擴展性差、信息粒度低、布線復雜、僅能傳遞簡單事件信息。

4.2 基于串行/總線協議聯動

• 原理：通過RS-485等現場總線，利用標準或私有協議交換告警與控制指令，網關將總線數據上報到VMS/BMS。

• 優點：成本相對低，適合既有系統改造。

• 缺點：協議設備依賴強，需要協議解析與適配。

4.3 基于網絡/IP協議與開放接口的聯動（現代主流）

• 原理：FACP與VMS通過以太網連接，使用標準接口（ONVIF、BACnet、MODBUS TCP、SNMP、HTTP/REST、WebSocket）或廠商開放SDK進行事件訂閱、命令下發與狀態同步。

• 優點：信息交互豐富、可擴展性強、支持視頻智能分析事件直接觸發、便于集中管理與遠程運維。

• 缺點：網絡安全、實時性與互操作性需重點考慮。

4.4 基于AI的視頻先行觸發與反向聯動

• 原理：視頻智能分析系統在檢測到煙霧/火焰/異常行為時向FACP或管理平臺報送火情預警，可觸發二次確認或直接啟動報警流程。

• 優點：彌補傳統探測器盲區、提高早期預警能力。

• 缺點：AI算法誤報/漏報風險、需要充足訓練數據與現場調校。

五、實現細節與關鍵技術
5.1 事件定義與映射

• 建立統一的事件編碼體系，將FACP事件（如故障、報警、恢復、隔離）與視頻平臺事件、告警級別進行映射，明確觸發條件與優先級。

5.2 區位與設備關聯矩陣

• 依據建筑平面圖將探測器位置與攝像頭視場建立空間關聯，通過地理信息（GIS）或平面映射實現自動調用最近攝像頭與關鍵角度，支持可視化定位。

5.3 時間同步與錄像對齊

• 使用NTP等時間同步機制，確保FACP事件時間戳與視頻時間戳一致，以便準確抓取事發前后的視頻證據；在高端場景使用PTP（ 時間協議）提升精度。

5.4 視頻智能分析策略

• 多模態融合：結合煙霧檢測、火焰檢測、溫度異常、人員行為識別與聲音檢測（如爆裂聲），提高準確率。

• 置信度閾值與二次確認：設置置信度閾值，低置信度事件先進入核驗流程（如人工或多傳感器交叉驗證），高置信度事件可直接觸發聯動。

• 場景自適應：針對環境特性（廚房、隧道、戶外）調整檢測算法與參數。

5.5 告警分級與策略引擎

• 依據告警來源、置信度、影響范圍等因素進行分級（例如信息、警示、一般告警、緊急告警），并在聯動規則引擎中配置不同響應策略（自動錄像加鎖、推送到值班、啟動廣播等）。

5.6 接口設計與協議兼容

• 優先采用行業標準接口（ONVIF、BACnet、Modbus、SNMP、RESTful API），并在必要時通過網關實現私有協議適配，保證跨廠商互操作性。

• 定義清晰的API規范，包括事件格式、訂閱/推送機制、命令確認與超時重試策略。

5.7 安全性與可靠性設計

• 網絡隔離與分級：將火災報警網與視頻監控網進行合理分段與訪問控制，采用防火墻、VLAN、VPN等措施。

• 身份認證與授權：接口調用采用證書、API Key、OAuth等認證方式，確保只有授權平臺能下發控制命令。

• 日志與審計：對所有聯動事件、命令與操作記錄完整日志，便于溯源與審計。

• 冗余與容災：關鍵設備（FACP、VMS、存儲）采用冗余配置，網絡路徑冗余與自動切換，保證聯動系統在局部故障下繼續運行。

六、標準、規范與合規要求
6.1 行業標準

• 消防相關標準（各國/地區標準不同，如中國GB、行業規范等）對火災報警系統的布線、聯動方式、可靠性與測試均有明確要求，聯動設計應遵循對應的消防法規與工程驗收規范。

• 視頻監控相關標準（如ONVIF）與樓宇自控標準（BACnet、OPC）影響接口選型與互聯方案。

6.2 合規性考量

• 在某些場景，視頻觸發直接聯動消防設備（如開啟噴淋、切斷電源）可能涉及安全與法規約束，必須與監管部門、消防設施管理方溝通確認并取得許可。

• 數據隱私：視頻圖像為敏感信息，須符合隱私保護法規（如攝像覆蓋范圍、錄像保存周期、訪問權限、加密存儲與傳輸?shù)龋?/p>

七、實施步驟與工程實踐
7.1 需求分析與場景調研

• 收集建筑結構、設備清單、風險分級、流程與管理需求，明確聯動目標、觸發策略、響應機制與服務等級（SLA）。

7.2 方案設計

• 網絡拓?fù)?、接口協議、映射規則、智能分析布局、存儲與回放策略、安全設計、運維與升級策略等形成詳細設計文檔。

7.3 設備選型與兼容性驗證

• 評估FACP與VMS廠商提供的接口能力，進行現場功能聯調測試（包括干接點、協議、API、延時、并發事件處理能力）。

7.4 集成開發與測試

• 開發網關/適配器、聯動規則、告警轉發邏輯。重點測試點包括：時間同步、事件丟失/重復處理、并發告警處理、誤報識別流程、網絡波動下的行為。

• 與消防主管部門協作進行驗收測試，確保滿足消防工程規范。

7.5 部署與調優

• 試運行階段重點搜集誤報/漏報數據、視頻識別精度、響應時間等指標，根據實際情況調整閾值、攝像頭角度與算法參數。

7.6 運維與培訓

• 建立運維流程（備件、更換、定期聯調、日志審計）、應急預案與責任分工，對值班人員進行系統操作與處置培訓。

八、常見問題與解決策略
8.1 誤報/漏報問題

• 問題分析：視頻檢測受光照、煙霧散射、反光等因素影響；探測器受環境污染、維護不到位導致誤觸發。

• 解決策略：多傳感器融合、場景化算法調參、定期標定與清潔、設置二次確認機制。

8.2 接口不兼容與互操作性差

• 問題分析：不同廠商采用私有協議、事件編碼不一致。

• 解決策略：采用網關進行協議轉換、推動使用標準接口、在集成前進行充分兼容性測試。

8.3 實時性與帶寬問題

• 問題分析：大規模攝像頭并發拉流與高分辨率存儲占用帶寬與存儲資源，影響響應效率。

• 解決策略：采用事件觸發拉流、預置低碼率流用于快速核驗、采用邊緣智能在攝像機端先行篩選、分級存儲策略。

8.4 安全風險

• 問題分析：開放接口可能帶來攻擊面，存在濫用或誤操作風險。

• 解決策略：嚴格的認證與授權、接口訪問控制、定期安全評估與滲透測試、日志報警與告警鎖定。
